本文屬于計算機輔助設備，具體涉及的是一種電腦機箱散熱風扇支架。

隨著電腦CPU處理能力的增加，機箱內的溫度也在不斷得升高，為了減低機箱內的溫度，有效的方法就是加大通風量，這就需要增加散熱風扇，現有的電腦機箱外加的風扇一般是在機箱背面預設的散熱風扇位安裝，但是要在側面安裝的話只能固定在側板上安裝，造成散熱風扇的電源線妨礙了側板的安裝和拆卸，給需要打開側板的用戶造成了不方便。

發明內容:

針對現有技術存在的缺陷，本文的目的是提供一種可以克服上述缺陷，實現可自由打開側板的電腦機箱散熱風扇支架。

本文解決其技術問題所采取的技術方案是:一種電腦機箱散熱風扇支架包括支撐腳和散熱風扇連接部，支撐腳設有1個以上的固定孔位，相隔固定孔位間的距離為機箱擴展插槽固定螺紋孔問距的倍數。

支撐腳上的固定孔位為2個。風扇連接部設有多個固定孔。

支撐腳部分設有一階梯狀折彎。

采用本文可以使得電腦在安裝側面散熱風扇后，側板可以自由打開而沒有散熱風扇電源線的妨礙。

附圖說明:

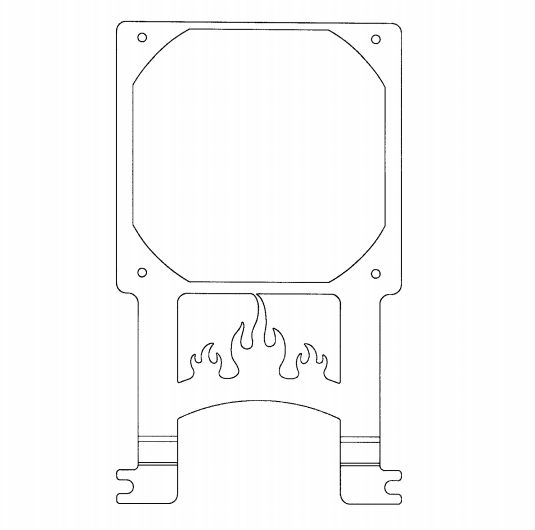

圖1為本文主視圖。

圖2為本文安裝風扇示意圖

圖3為本文使用狀態示意圖。具體實施方式:

如圖1——圖3所示，電腦機箱散熱風扇支架包括支撐腳1和散熱風扇連接部2,支撐腳1用于與電腦機箱連接，散熱風扇連接部2用于將散熱風扇固定在支架上，支撐腳1設有1個以上的固定孔位，固定孔位可為孔狀也可為一邊開口的孔，相隔固定孔位間的距離為機箱擴展插槽固定螺紋孔間距的倍數。如可為2個固定空位的間距。通過螺釘可將散熱風扇支架固定在機箱擴展插槽位置，而不用連接在側板上。

支撐腳上的固定孔位為2個。

散熱風扇連接部2設有多個固定孔21，用于將散熱風扇連接固定。

支撐腳1部分設有一階梯狀折彎。由于擴展插槽螺紋孔與側板間的距離不同，為了適用不同的散熱風扇厚度，帶一階梯狀折彎可以在機箱內容納不同厚度的散熱風扇。

圖3為安裝在電腦機箱的安裝位置圖。
